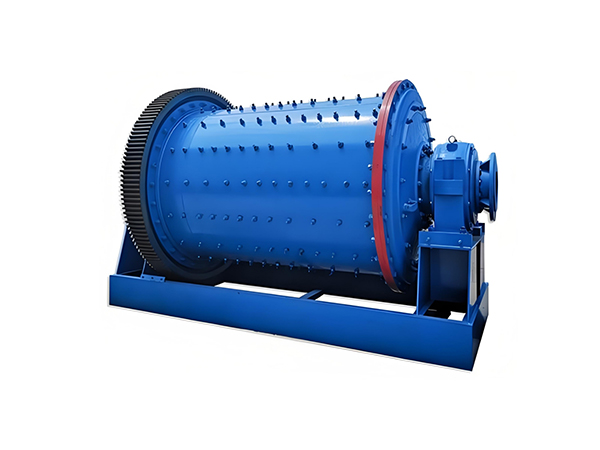

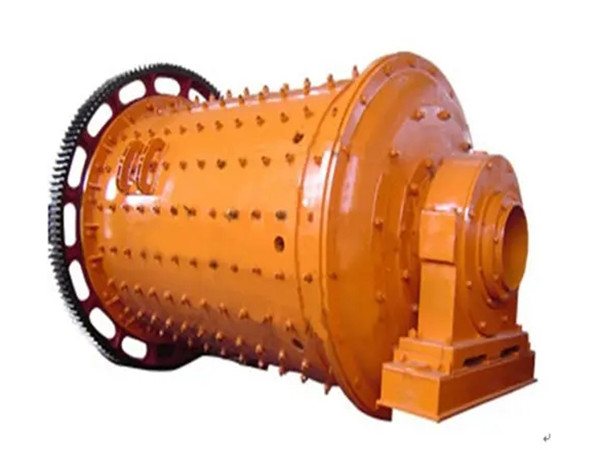

哈密矿石棒磨机技术解析
棒磨机是哈密及新疆地区金属矿、煤矿等行业的细磨关键设备，适用于矿石的粗磨至中细粒级磨矿（产品粒度0.3-3mm），尤其适合脆性矿石或需避免过粉碎的工况。以下是其核心技术参数、结构特点及本地化应用方案：

设备类型与适用场景

1. 溢流型棒磨机

   • 适用物料：铁矿、铜矿、金矿等金属矿石。

   • 典型型号：MBY2740（筒体直径2.7×4.0m，处理量50-100t/h）。

2. 周边排矿型棒磨机

   • 适用物料：煤炭、磷矿等非金属矿石。

   • 典型型号：MBZ2136（筒体直径2.1×3.6m，处理量20-60t/h）。



核心结构组成

1. 筒体

   • 材质：Q345B钢板卷制（厚度30-50mm），内衬高锰钢或橡胶衬板（厚度50-100mm）。

   • 设计：筒体两端焊接法兰，与端盖螺栓连接（扭矩≥800N·m）。

2. 传动系统

   • 电机：防爆型（Ex d IIB T4）或普通型，功率110-1500kW。

   • 减速器：硬齿面齿轮减速器（传动效率≥96%），配套气动离合器（柔性启动）。

   • 大小齿轮：材质34CrNiMo6（表面淬火硬度HRC55-60），齿侧间隙0.8-1.2mm。

3. 研磨介质

   • 钢棒规格：直径50-100mm，长度比筒体短100-150mm，材质65Mn（硬度HRC45-50）。

   • 装载量：钢棒填充率30-40%（占筒体容积）。

4. 进/排料装置

   • 进料端：螺旋进料器，防止矿石堆积。

   • 排料端：溢流堰或格子板排矿（孔径5-15mm）。



技术参数（以MBY2740为例）

哈密工况适配设计

1. 耐低温强化

   • 材料选择：齿轮、轴承采用低温冲击韧性≥27J（-40℃）的合金钢。

   • 润滑优化：减速器换用L-CKD 220低温齿轮油，稀油站加热至≥5℃。

2. 防尘与密封

   • 进料口密封：采用多层橡胶板+迷宫结构，防止粉尘外溢。

   • 齿轮罩密封：正压防尘设计（过滤精度≤10μm），适应哈密风沙环境。

3. 耐磨强化

   • 衬板寿命：高锰钢衬板（厚度75mm）寿命≥12个月，橡胶衬板≥24个月。

   • 钢棒优化：端部加厚处理（直径增加10%），减少端部磨损断裂。




安装与调试

1. 安装步骤

   • 基础施工：混凝土标号≥C30，预埋钢板水平度≤1/1000。

   • 筒体安装：使用液压千斤顶调整同心度（径向跳动≤2mm）。

   • 齿轮啮合：齿面接触斑点≥70%，齿侧间隙0.8-1.2mm（塞尺检测）。

2. 调试要点

   • 空载试车：运行2小时，检查轴承温升≤35℃，振动值≤4.5mm/s。

   • 负载试车：分阶段加载（30%、60%、），监测电流、温度及磨矿细度。

维护与故障处理

1. 日常维护

   • 每日检查：衬板螺栓紧固（扭矩≥600N·m）、润滑油位、齿轮啮合噪音。

   • 每周维护：清理排矿格子板堵塞，检查钢棒磨损（单根弯曲度＞5%需更换）。

2. 常见故障处理
   | 故障现象 | 原因分析 | 解决方案 |
   |-------------------|-------------------------|---------------------------|
   | 筒体异响 | 衬板脱落或钢棒断裂 | 停机更换衬板，清理碎棒 |
   | 电机电流过高 | 过载或钢棒填充过量 | 调整给料量，抽出部分钢棒 |
   | 排料粒度粗 | 钢棒磨损或填充率不足 | 补充新钢棒至设计填充率 |
   | 轴承温度＞75℃ | 润滑不足或轴瓦磨损 | 补充润滑脂，刮研轴瓦 |
